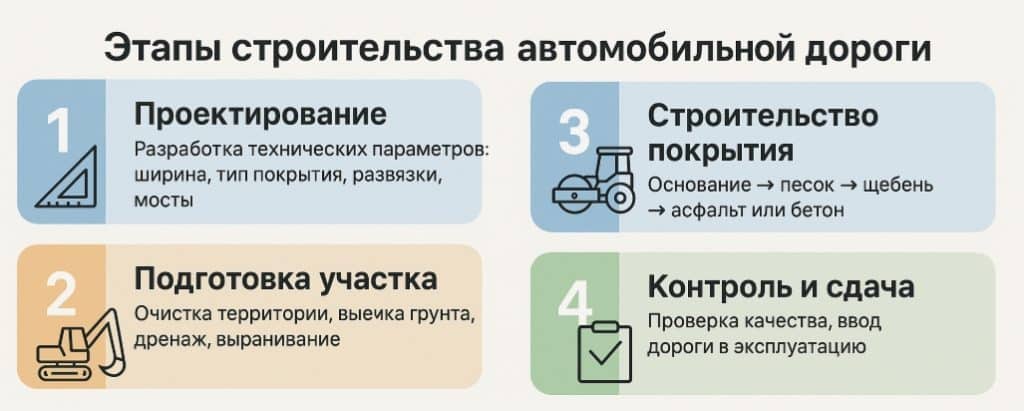

Этапы строительства дороги и современные технологии
Автомобильные дороги представляют собой инженерные сооружения, обеспечивающие транспортное сообщение между населенными пунктами и объектами инфраструктуры. Они играют важную роль в экономике, логистике и социальной жизни страны. Конструкция дорог и технологии их строительства зависят от категории трассы, предполагаемой нагрузки и географических условий.

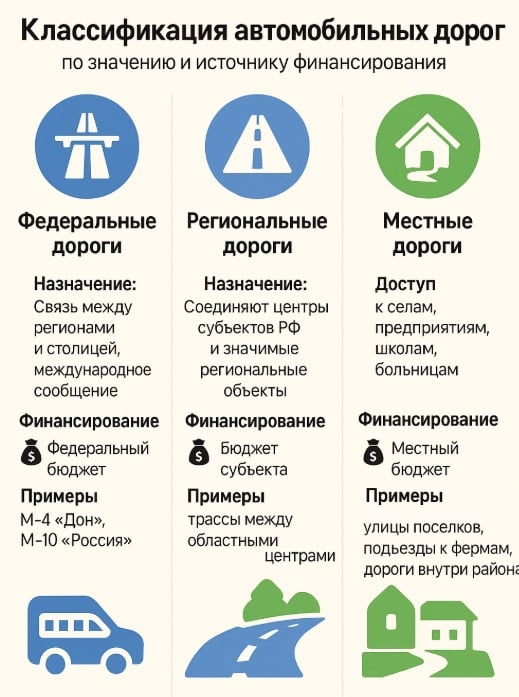

Классификация автомобильных дорог
Все автодороги делятся на три основных категории в зависимости от их значения и источника финансирования:
Федеральные – обеспечивают связь между регионами и столицей, важны для межрегионального и международного сообщения. Финансируются из федерального бюджета.
Региональные – соединяют административные центры субъектов РФ и значимые местные объекты. Финансируются из бюджета субъекта.
Местные – обеспечивают транспортную доступность внутри муниципалитетов, к населённым пунктам, предприятиям и объектам социальной инфраструктуры. Финансируются из местного бюджета.
Влияние транспортной нагрузки на выбор конструкции
Выбор типа дорожной конструкции зависит от предполагаемой интенсивности движения и вида транспорта, который будет её эксплуатировать. Чем выше нагрузка, тем более прочные и многослойные применяются решения:
- Для магистралей с высокой нагрузкой используются усиленные основания и армированные покрытия.
- Для малонагруженных дорог применяются облегчённые конструкции с меньшим числом слоёв и упрощённой системой дренажа.
Конструкция и элементы дороги
Типовая конструкция автомобильной дороги включает в себя следующие элементы:
- Земляное основание – выровненный и уплотнённый грунт, служащий базой для укладки слоёв дорожной одежды.
- Подстилающий слой – песчаная или песчано-гравийная подушка, распределяющая нагрузку и обеспечивающая дренаж.
- Дорожная одежда – многослойная система из щебня, гравия, геоматериалов и асфальтобетона.
- Финишное покрытие – слой асфальта или бетона, обеспечивающий ровность и долговечность дорожного полотна.
- Обочины – уплотнённые полосы по краям дороги, повышающие безопасность и устойчивость полотна.
- Дренажные элементы – системы отвода воды (водоотводные канавы, трубы, ливневка).
- Линейные сооружения – мосты, путепроводы, водопропускные трубы и другие конструкции.
Проектирование и нормативная база
Строительство автомобильной дороги начинается с проектирования — важнейшего этапа, определяющего технико-экономические параметры будущего объекта. От качества проектных решений зависит долговечность, безопасность и рентабельность эксплуатации дороги.
Проектирование и разработка плана строительства дороги
Проект разрабатывается специализированной организацией, выступающей в роли генерального проектировщика. На этом этапе определяются:
- технические характеристики дороги (категория, ширина проезжей части, тип покрытия);
- маршрут прохождения трассы с учётом рельефа и существующих объектов;
- объёмы земляных и строительных работ;
- смета строительства и последовательность этапов выполнения работ.
Проект включает графическую часть (чертежи, схемы, планы трассы) и пояснительную записку с обоснованием всех решений.
Геологические и геодезические изыскания
Перед разработкой проекта проводятся инженерные изыскания, которые включают:
- Геодезическую съёмку – определение координат и высотных отметок на местности, формирование топографического плана;
- Геологические исследования – бурение скважин, анализ структуры и несущей способности грунтов, глубины залегания водоносных слоёв;
- Экологическое обследование – оценка воздействия будущего объекта на окружающую среду;
- Гидрологический анализ – изучение уровня и характера поверхностных и подземных вод.
Результаты изысканий закладываются в основу проектных решений по выбору типа фундамента и конструкции дорожной одежды.
Получение разрешительной документации
Перед началом строительства необходимо получить разрешения и утвердить проектную документацию в соответствии с законодательством РФ.
Основными нормативными документами, регламентирующими правила проектирования и строительства, выступают Градостроительный кодекс РФ, СНиП 3.06.03–85 с актуализациями, СП 78.13330.2012 и ГОСТы. СНиП 3.06.03–85 устанавливает правила выполнения работ на объектах автодорожного строительства. СП 78.13330.2012 дополняет положения СНиП в части проектирования и технологии работ. ГОСТы определяют требования к материалам, конструкции и методам контроля качества.
Документация должна быть согласована с органами исполнительной власти, после чего выдается разрешение на строительство.
Подготовительный этап
Перед началом основного строительства дороги выполняется ряд подготовительных мероприятий. Эти работы необходимы для обеспечения безопасности, сохранения природы и создания условий для перемещения техники и материалов.
Исследование местности и подготовка территории
На данном этапе проводится уточнение данных инженерных изысканий и разметка трассы на местности. Геодезисты обозначают границы будущей дороги, участки пересечений, расположение мостов, водоотводных систем и других объектов инфраструктуры.
Перемещение редких видов, археология, разминирование
Если трасса проходит через территории с охраняемыми природными объектами или потенциальными археологическими памятниками, выполняются следующие мероприятия:
переселение редких животных и растений
археологические раскопки и фиксация находок
при необходимости — разминирование, обеззараживание или дезактивация участков.
Эти работы проводятся профильными организациями с участием специалистов и под контролем государственных служб
Подготовительные работы: расчистка, снятие грунта, вырубка деревьев
Основные подготовительные работы включают:
- вырубку просек в лесных массивах и корчевание пней;
- снятие растительного слоя почвы;
- удаление валунов, корней, строительного мусора и препятствующих объектов;
- выемки в холмах, засыпку низин и выравнивание рельефа для будущей насыпи.
Эти операции выполняются с применением тяжёлой техники: бульдозеров, экскаваторов, грейдеров
Сооружение временной инфраструктуры
Перед началом основных строительных работ создаются вспомогательные объекты, обеспечивающие эффективную организацию процесса. В их число входят временные подъездные дороги, предназначенные для транспортировки техники и материалов, рабочие поселки для размещения персонала, а также ремонтные площадки для технического обслуживания оборудования.
Для обеспечения строительства необходимыми материалами организуются асфальтобетонные и бетонные заводы, производящие дорожные смеси, а также карьеры по добыче щебня и песка. Создание такой временной инфраструктуры позволяет ускорить темпы строительства и оптимизировать транспортные расходы.
Строительство мостов, дамб, эстакад, путепроводов
В сложных условиях (горные участки, заболоченные местности, водные преграды) до начала укладки дорожного полотна часто возводят:
- мосты через реки и ручьи;
- дамбы с протоками;
- эстакады через болота;
- путепроводы и тоннели в районах с резкими перепадами высот.
Это позволяет обеспечить движение техники и подготовить платформу для последующих этапов строительства.
Использование шпунтов Ларсена, свай, габионов для нестабильных грунтов
На нестабильных участках применяются инженерные методы усиления основания:

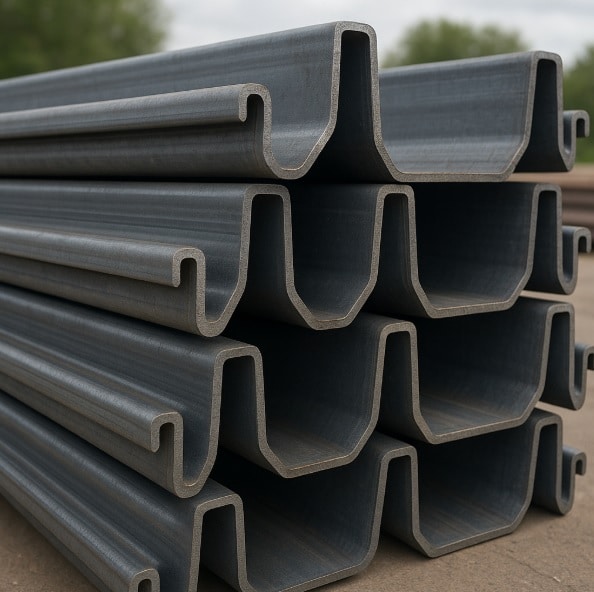

- погружение шпунтов Ларсена для предотвращения оползней и просадок;
- бурение и установка свай в зонах с плывунами и рыхлыми грунтами;

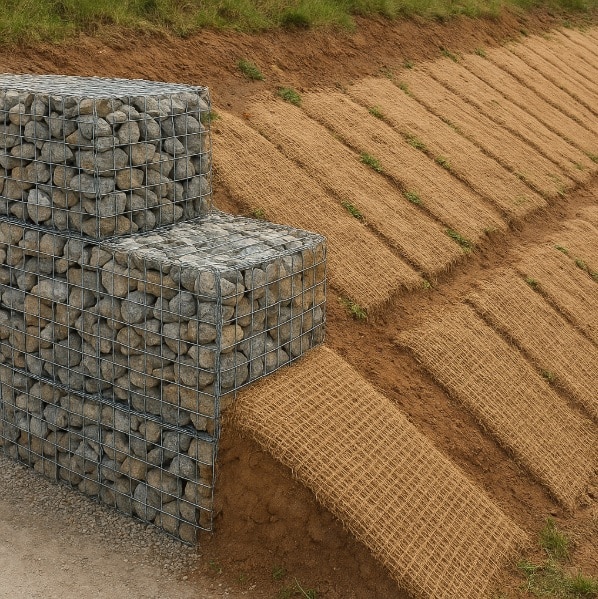

- сооружение габионов и укрепление откосов противоэрозионными материалами;
- использование геотекстиля и георешёток для равномерного распределения нагрузки.
Такие меры особенно важны на болотистых, глинистых и торфяных почвах, где существует риск потери устойчивости дороги.
Земляные работы и основание
После завершения подготовительного этапа начинается формирование основы будущей автомобильной дороги. Земляные работы создают рельеф, на котором будет построено многослойное дорожное полотно, способное выдерживать динамические и климатические нагрузки.
Земляные работы: выемки, насыпи, выравнивание, трамбовка
Основные виды земляных работ включают:
- выемки в холмах, направленные на сглаживание уклонов и устранение опасных поворотов
- создание насыпей для выравнивания трассы и прохождения через низины;
- планировку и выравнивание основания по заданным отметкам
- послойную трамбовку грунта с использованием виброплит и катков для повышения несущей способности основания.
Качество выполнения земляных работ определяет устойчивость и долговечность всей дорожной конструкции.
Устройство многослойного основания дороги

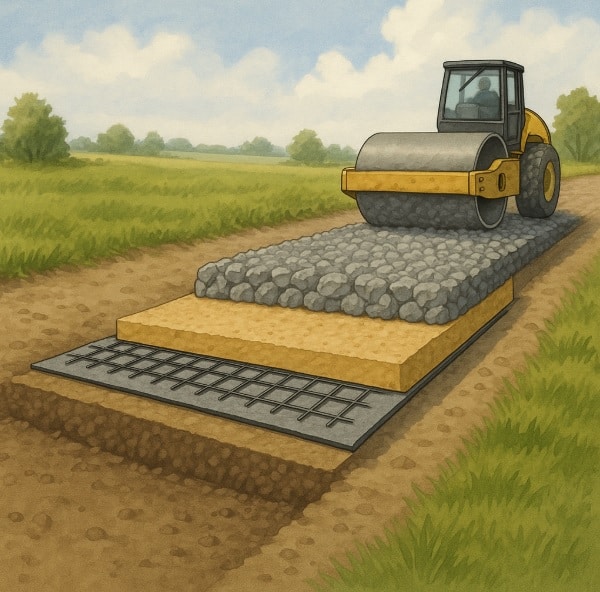

Основание автомобильной дороги имеет послойную структуру, обеспечивающую прочность и равномерное распределение нагрузки:
- нижний слой — выровненный и уплотнённый грунт (иногда заменённый насыпным материалом);
- подстилающий слой — песчаная или песчано-гравийная подушка;
- щебёночный или гравийный слой с добавлением асфальтовой крошки;
- геотекстиль или георешётка между слоями;
- верхнее покрытие — один или несколько слоёв асфальтобетона.
Такой «дорожный пирог» поглощает колебания, препятствует осадке покрытия и обеспечивает дренаж.
Классификация по зернистости основывается на максимальном размере зерен минерального заполнителя. От фракционного состава зависит структура смеси, её плотность, укладываемость и устойчивость к нагрузкам. Зернистость определяет, в каком слое дорожной конструкции будет применяться асфальтобетон.
Применение геотекстиля, геосеток, георешёток, геоматов
Современные технологии предполагают обязательное использование геосинтетических материалов.

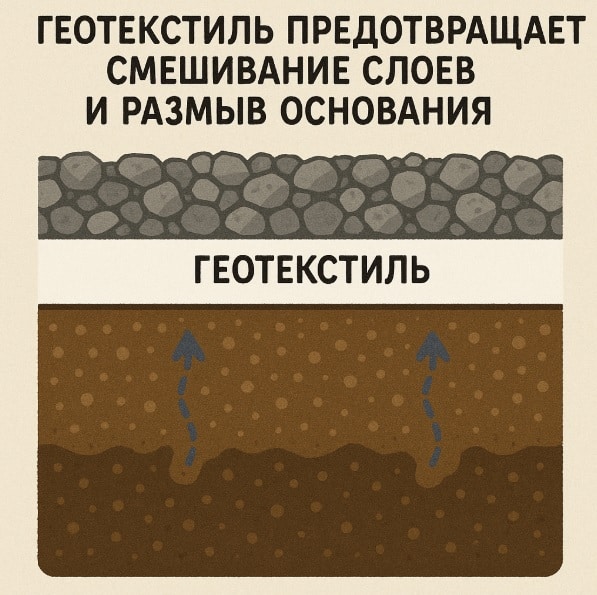

Геотекстиль предотвращает смешивание слоёв и препятствует размыванию основания. Геосетки и георешётки усиливают механическую стабильность дорожной конструкции. Геоматы укрепляют откосы, канавы и насыпные участки.
Материалы подбираются с учётом условий эксплуатации, влажности, состава грунта и проектной нагрузки на дорогу.
Армирование основания
Для дополнительного усиления дорожного основания применяют армирующие системы:
- армирующие сетки из полипропилена или стекловолокна с плотностью от 200 до 500 г/м²;
- слои геосинтетики между разнородными слоями;
- использование композитных материалов для повышения устойчивости к влаге и морозу.
Армирование повышает устойчивость к деформациям, снижает риск появления колеи и увеличивает срок службы покрытия.
Роль песка как дренажа и амортизатора
Песок в дорожном строительстве выполняет сразу несколько важных функций:
- создание ровной и эластичной подушки между слоями;
- обеспечение дренажа и отвода влаги;
- смягчение нагрузок от транспортных средств;
- формирование ровного основания под щебень или георешётку.
Для достижения максимального эффекта песок укатывается и проливается водой в несколько этапов.
Укладка покрытия
Финишный этап формирования дорожной конструкции — укладка покрытия, от которого напрямую зависит долговечность, безопасность и комфорт эксплуатации дороги. Асфальтобетон должен быть правильно подобран, качественно уложен и проверен в лабораторных условиях.
Разработка и контроль состава асфальтобетонной смеси
Асфальтобетонная смесь подбирается индивидуально для каждой дороги с учётом:
- климатических условий региона;
- транспортной нагрузки;
- категории дороги и предполагаемой интенсивности движения.
Основные характеристики смеси, подлежащие контролю:
- размер зерна минерального наполнителя;
- остаточная пористость;
- адгезия наполнителя с битумом;
- вязкость и температура битума;
- плотность и пластичность готовой смеси.
Виды асфальта
Для устройства покрытий применяются разные типы асфальтов в зависимости от задач:
- Горячий асфальт — основная технология, отличается высокой прочностью и устойчивостью к морозам. Температура укладки — около 120 °C.
- Холодный асфальт — укладывается при температуре до –25 °C, удобен для аварийных и локальных ремонтов.
- Литой асфальт — разновидность горячего, укладывается при температуре 190–250 °C. Самоуплотняется, не требует прокатки катками.
- Щебеночно-мастичный асфальт (ЩМА) — используется на автомагистралях и трассах с высокой нагрузкой, обладает повышенной износостойкостью.
Модификаторы асфальта
Для улучшения эксплуатационных характеристик в состав асфальта вводятся модифицирующие добавки.
Полимеры повышают трещиностойкость покрытия. Адгезионные присадки улучшают сцепление с минеральным наполнителем. Пластификаторы увеличивают эластичность асфальта при низких температурах. Отдельные добавки усиливают стойкость покрытия к воздействию воды и противогололёдных реагентов.
Выбор модификатора зависит от требований к дорожному покрытию и климатических условий региона строительства.
Методы укладки
Асфальтобетон укладывается с применением специализированной техники:
- смесь подаётся асфальтоукладчиком, равномерно распределяется по всей ширине полосы;
- последовательно укатывается катками и виброкатками, обеспечивающими уплотнение покрытия;
- применяется послойная технология: каждый слой укладывается и трамбуется отдельно, начиная с крупнозернистого нижнего, заканчивая мелкозернистым верхним слоем.
Плотность, толщина и структура каждого слоя определяются в проектной документации.
Контроль качества покрытия
Качество уложенного покрытия проверяется с применением лабораторных методов:
- отбор кернов с разных участков дороги;
- анализ плотности, водонасыщения, пористости, адгезии;
- визуальный осмотр на наличие дефектов: волнистости, трещин, отслаиваний;
- измерение температуры укладки и уплотнения;
- сравнение фактических показателей с нормативами ГОСТ и проектом.
При несоответствии параметров участок подлежит переработке или повторной укладке.
Погодные и температурные ограничения при укладке асфальта
Укладка асфальта требует соблюдения температурного режима и погодных условий:
- укладка горячих смесей допустима только при температуре воздуха не ниже +5 °C и сухой погоде;
- при ветреной или влажной погоде скорость охлаждения смеси возрастает, что снижает качество уплотнения;
- холодные смеси можно применять при отрицательных температурах, но они имеют ограниченные характеристики прочности;
- при температуре ниже +5 °C укладка горячих смесей запрещена без предварительного подогрева основания и укрытия участка.
Несоблюдение температурных ограничений приводит к преждевременному разрушению дорожного покрытия.
Альтернативные покрытия
В дорожном строительстве наряду с асфальтом применяются альтернативные виды покрытий, основными из которых являются цементобетонные дороги и технологии ресайклинга. Их используют в условиях, где асфальт не обеспечивает достаточной устойчивости и долговечности.
Устройство цементобетонных покрытий
Цементобетонные дороги устраиваются двумя основными способами:
Сборные железобетонные плиты
укладываются на подготовленное основание, фиксируются и соединяются армированными элементами. Применяются на участках с высокой нагрузкой.
Монолитное железобетонное покрытие
заливается на месте строительства в опалубку. Усиливается стальной арматурой, швы компенсируют температурное расширение.
При строительстве на неустойчивых грунтах или вблизи подземных пустот используются дополнительные меры укрепления:
погружение шпунтов Ларсена
устройство свайного поля под плитами
георешётки и стабилизирующие подушки из песка и щебня
Зоны применения бетонных покрытий
Цементобетонные покрытия рекомендуются в следующих условиях:
- в засушливых районах — жаркое солнце размягчает асфальт, в то время как бетон сохраняет прочность;
- в сейсмоопасных зонах — бетон устойчив к деформации при подвижках грунта;
- в районах с вечной мерзлотой — армированные покрытия менее подвержены вспучиванию;
- в карстовых областях — прочная структура снижает риск провалов;
- на нестабильных песчаных грунтах — конструкция эффективно распределяет нагрузку.
Также бетонные дороги активно применяются для магистралей с интенсивным движением тяжёлого транспорта, например, военных колонн или грузовых автопоездов.
Технологии ресайклинга старого покрытия
Ресайклинг — метод восстановления дорожного полотна с использованием существующего покрытия. Основные принципы:
- фрезерование старого слоя покрытия с одновременным измельчением;
- смешивание полученной массы с вяжущими компонентами (битумами, цементом, эмульсиями);
- укладка новой переработанной смеси на место старого покрытия;
- уплотнение с помощью виброкатков.
Преимущества ресайклинга:
- экономия на материалах и логистике;
- снижение сроков ремонта;
- экологичность процесса — минимизация отходов;
- возможность выполнения работ в пределах существующего земляного полотна.
Технологии ресайклинга широко применяются при капитальном ремонте дорог, а также в условиях ограниченного бюджета.
Завершающий этап
После завершения укладки покрытия и устройства основных конструктивных элементов дороги начинается финальный этап строительства. Он включает работы по благоустройству, обеспечению безопасности и снижению воздействия на окружающую среду.
Завершающий этап строительства
Финишные работы направлены на повышение комфорта и безопасности всех участников дорожного движения. Они включают:
- установку бордюров и отделение тротуаров от проезжей части
- нанесение дорожной разметки термопластиком или краской с повышенной стойкостью к истиранию
- установку дорожных знаков, светофоров, барьерных ограждений и отбойников
- прокладку ливневой канализации с дождеприёмниками и подземными водоотводами
- установку опор освещения вдоль трассы и пешеходных зон
- благоустройство прилегающей территории — тротуаров, газонов, обочин
На этом этапе происходит комплексная проверка выполненных работ, контроль соответствия проектной документации и нормам безопасности, оформление акта ввода дороги в эксплуатацию.
Природоохранные мероприятия
Современное дорожное строительство учитывает требования к охране окружающей среды. Вдоль дорог выполняются природоохранные меры:
- установка шумозащитных экранов из поликарбоната, стекла или бетона вдоль жилых зон;
- высадка зелёных насаждений — кустарников и деревьев для снижения уровня шума и пыли;
- укрепление склонов геоматами и посевом трав для предотвращения эрозии почвы;
- организация систем фильтрации сточных вод с поверхности проезжей части.
Эти меры улучшают экологическую обстановку в зоне прохождения трассы и повышают устойчивость дорожной инфраструктуры к внешним воздействиям.
Экодуки и подземные переходы
Для обеспечения экологической безопасности и сохранения миграционных путей диких животных на загруженных трассах создаются специальные сооружения:
- Экодуки — надземные зелёные мосты, соединяющие лесные массивы по обе стороны от дороги;
- Подземные переходы — тоннели, проложенные под дорогой, используемые как для пешеходов, так и для животных;
- Ограждения вдоль трасс — направляют животных к безопасным переходам, предотвращают выход на проезжую часть.
Эти конструкции особенно важны при строительстве дорог вблизи заповедников, лесов и природных заказников, где высока плотность животного мира.
Упрощённые и специфические виды дорог
Не все дорожные проекты требуют капитальных многослойных конструкций. В ряде ситуаций применяются облегчённые или специальные решения, адаптированные к условиям местности, бюджету и сроку эксплуатации.
Упрощённое строительство временных дорог
Временные трассы строят для доступа техники к стройплощадке или в период сезонных работ:
- минимальное число слоёв основания;
- использование местных материалов (гравий, дроблёный щебень, асфальтовая крошка);
- отсутствие прочного финишного покрытия;
- быстрый демонтаж по завершении проекта.
Устройство грунтовых дорог
Классический эконом-вариант для сельских и малонаселённых районов:
- геотекстиль на глинистом основании для разделения слоёв;
- песчаная подушка толщиной 10–15 см;
- георешётка для фиксации щебня;
- щебёночный слой 15–20 см с уплотнением катком.
Пропитка щебня битумом и альтернативными вяжущими
Для повышения износостойкости экономичных дорог применяют поверхностное укрепление.
Один из распространённых методов – распыление разогретого битума или битумной эмульсии. Также используют каменноугольную смолу, пек и переработанную резину. Ещё один способ – посыпка щебнем с последующим уплотнением.
Эти технологии помогают увеличить прочность и долговечность дорожного покрытия.
Строительство лесных дорог
В лесном хозяйстве и при лесозаготовке применяют лежнёвку:
- спиленные деревья укладываются поперёк хода дороги;
- поверх настила насыпается грунт или гравий;
- брёвна обрабатываются антисептиками или полностью заглубляются для защиты от гниения.
Специфика строительства в горах
Горные трассы требуют особых инженерных решений:
- буровзрывные работы для расширения полотна;
- тоннели или галереи в крутых склонах;
- виадуки и мосты над ущельями для выравнивания профиля.
Ледовые переправы
Движение по замёрзшим водоёмам требует:
- контроля толщины льда и отсутствия трещин;
- намораживания дополнительного слоя путём заливки водой;
- соблюдения дистанции между транспортными средствами.
Дороги в карьере
Для сверхтяжёлой техники проектируют спиральные трассы с минимальным уклоном:
- ширина проезда соответствует габаритам карьерных самосвалов;
- укреплённые обочины предотвращают осыпание пород;
- покрытие выполняется щебёночным с добавлением цемента или битума.
Строительство дорог через болота
Основные методы преодоления слабых торфяников:
- гати из связанных брёвен с засыпкой грунтом;
- погружение шпунтов Ларсена и устройство свайных эстакад;
- стабилизация торфа цементно-известковым раствором.
Строительство зимников
Сезонные ледяные дороги формируют в северных регионах:
- промораживание грунта и выравнивание волокушами;
- уплотнение снега и заливка водой для образования прочной корки;
- устройство гатей на талых участках.
Защита зимников от размораживания
Чтобы продлить срок службы ледовых дорог, применяют:
- слои теплоизоляции из снега, опилок, мха или пенополистирола;
- засыпку настилом из брёвен и грунта для отражения солнечного тепла.
Строительство военных бетонных дорог
Дороги повышенной несущей способности возводят по двум схемам:
- сборные плиты из преднапряжённого железобетона с ромбовидными стыками;
- монолитный бетон с деформационными швами через каждые 8–12 м.
Техника и материалы
Какая техника используется в дорожном строительстве
Современное дорожное строительство невозможно без специализированной техники и инновационных материалов, которые определяют эффективность, сроки и качество выполняемых работ.
Дорожно-строительная техника делится по этапам работ:
- Подготовительные работы: кусторезы, корчеватели, рыхлители, погрузчики.
- Земляные работы: экскаваторы, бульдозеры, скреперы, автогрейдеры.
- Устройство основания: виброкатки, грунтовые катки, планировщики.
- Укладка покрытия: асфальтоукладчики, дорожные фрезы, катки с вибрацией, бетононасосы.
- Транспортировка материалов: самосвалы, автобетоносмесители, автоцементовозы.
- Обслуживание покрытия: ресайклеры, тротуароуборочные и снегоуборочные машины.
Какие материалы применяются в дорожном строительстве
Состав и свойства материалов определяют срок службы и функциональность автодороги:
- Базальтовое волокно — повышает прочность и жаростойкость асфальта.
- Композитная арматура — облегчает армирование и устойчива к коррозии.
- Геосинтетика: геотекстиль, георешётки, геосетки — стабилизируют грунт, укрепляют конструкцию, фильтруют влагу.
- Битумные и цементные вяжущие — для асфальта и бетонных покрытий.
- Щебень, гравий, песок — основа дренажной и несущей структуры.
Какие покрытия долговечнее и экономичнее
Сравнение основных типов дорожных покрытий:
| Тип покрытия | Срок службы | Средняя стоимость (за м²) | Применение |
|---|---|---|---|
|
Горячий асфальт |
10–15 лет |
Средняя |
Магистрали, улицы |
|
Холодный асфальт |
1–3 года |
Низкая |
Ямочный ремонт, временные участки |
|
Литой асфальт |
15–20 лет |
Высокая |
Городские дороги, тоннели |
|
Цементобетон |
20–30 лет |
Высокая |
Аэродромы, военные трассы |
|
Грунтовка со щебнем |
1–5 лет |
Низкая |
Сельские и лесные дороги |
Выбор покрытия определяется условиями эксплуатации, уровнем нагрузки, климатом и бюджетом проекта.
