"Дорожная одежда" автомобильной дороги: устройство, материалы и проектирование
«Дорожная одежда» представляет собой многослойную конструкцию, входящую в состав автомобильной дороги и предназначенную для восприятия и перераспределения нагрузки от транспортных средств. Она укладывается на подготовленное земляное полотно и обеспечивает прочность, долговечность и устойчивость дорожного покрытия к воздействию механических и климатических факторов.
Зачем "дорожной одежде" нужна многослойная структура
Многослойность необходима для последовательного распределения напряжений. Верхние слои конструкции воспринимают истирающие, ударные и сдвиговые воздействия, а нижние обеспечивают сопротивление сжатию и стабильность на рыхлых или переувлажнённых грунтах. Каждый слой выполняет строго определённую функцию, и их совокупность позволяет добиться оптимальной работы всей дорожной системы в условиях нагрузок и климатических воздействий.
Какая стандартная структура у "дорожной одежды"

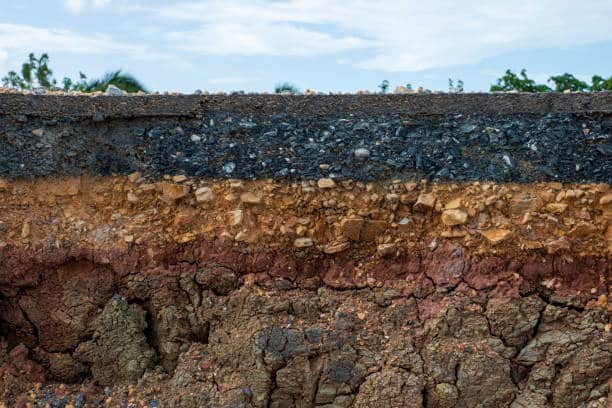

Типовая структура «дорожной одежды» включает следующие слои:
- Земляное полотно — нижний несущий уровень, формируемый из уплотнённого грунта;
- Песчаный слой — выравнивающая и дренирующая прослойка;
- Щебёночный слой — обеспечивает прочность и равномерное распределение давления;
- Нижний слой асфальтобетона — обладает пористой структурой, препятствующей проникновению влаги;
- Верхний слой асфальтобетона — плотный, устойчивый к износу и обеспечивающий сцепление с колёсами транспорта.
Дополнительно между слоями могут использоваться армирующие материалы, такие как геотекстиль или геосетка, а также специальные дренажные и морозозащитные прослойки.
Что происходит при ошибках в конструкции "дорожной одежды"
Нарушения технологии устройства или ошибки в проектировании приводят к снижению физико-механических характеристик дороги. Возможные последствия включают образование трещин, колей, выбоин, просадок, разрушений от замерзающей влаги. Это сокращает срок службы дороги и повышает частоту ремонта. Даже при использовании качественных материалов эффективность «дорожной одежды» полностью зависит от правильности её проектирования и укладки.
Из чего состоит "дорожная одежда"
Каждый слой в конструкции дорожной одежды выполняет строго определённую функцию. Последовательное расположение и качество используемых материалов напрямую влияют на прочность, устойчивость и срок службы дороги. Ниже перечислены основные конструктивные слои дорожной одежды от поверхности до основания.
Что такое поверхностный слой износа
Это самый верхний слой, который первым принимает на себя воздействие транспортных средств и погодных факторов. Он защищает нижележащие слои от механического износа, проникновения влаги и температурных колебаний. Поверхностный слой обеспечивает сцепление шин с покрытием и должен обладать высокой шероховатостью и прочностью.
Зачем нужен щебёночный слой
Щебень служит для передачи нагрузки от асфальтобетонных слоёв на нижележащие элементы. Он повышает несущую способность всей конструкции. Щебень укладывают послойно: сначала крупные фракции, затем более мелкие для достижения максимальной плотности и равномерного распределения давления.
Какую роль выполняет песчаный слой
Песок используется как выравнивающий и амортизирующий материал. Он способствует распределению напряжений, выполняет дренажную функцию, снижает воздействие на нижние слои. При укладке песка важно обеспечить его равномерную толщину и надлежащее уплотнение.
Функции асфальтобетонных слоёв
Асфальтобетонная часть обычно включает два слоя:
Нижний слой — пористый, предназначен для предотвращения проникновения влаги в конструкцию, а также для равномерного распределения нагрузок;
Верхний слой — более плотный, износостойкий, обеспечивает сцепление колёс с дорогой и сопротивление деформациям.
Верхний слой чаще всего изготавливается из щебеночно-мастичного асфальтобетона (ЩМА), который обладает высокой прочностью и стойкостью к сдвигу.
Для чего применяют геосетку или георешетку
Геосетка (или георешётка) представляет собой армирующий материал, размещаемый между слоями дорожной одежды. Её задача — предотвратить проникновение щебня в мягкие основания, увеличить прочность конструкции и равномерно распределить вертикальную нагрузку по широкой площади. Это повышает срок службы покрытия и сокращает расход материалов.
Зачем укладывают геотекстиль
Геотекстиль используется для разделения, фильтрации и дренажа. Он предотвращает смешивание слоёв, стабилизирует конструкцию, а также защищает от проникновения влаги и прорастания растений. Материал производится из синтетических волокон (чаще всего полипропилена) и обладает высокой прочностью и стойкостью к воздействию внешней среды.
Что делает морозозащитный слой
Морозозащитный слой необходим в климатических зонах с глубоким промерзанием грунта. Он защищает нижележащие слои от разрушений, вызванных пучением грунта. В его составе могут использоваться песок, песчано-гравийные смеси, стабилизированные гидрофобными или вяжущими компонентами.
Как работает дренажный слой
Этот слой обеспечивает эффективный отвод влаги из конструкции «дорожной одежды». Он необходим в регионах с высокой влажностью и осадками. Применяют песок, гравий, отсортированный шлак и другие фильтрующие материалы. Для работы в условиях промерзания используются морозостойкие материалы с коэффициентом фильтрации не менее 1 м/сут.
Что такое рабочий слой земляного полотна
Рабочий слой — это нижний несущий слой конструкции, на который укладываются все остальные. Он формируется из уплотнённого грунта с заданными характеристиками. От его состояния зависят устойчивость дороги, распределение нагрузки и предотвращение просадок. Перед укладкой дорожной одежды поверхность должна быть тщательно подготовлена: очищена, выровнена, уплотнена и обеспечена системой водоотвода.
Какие материалы используют в "дорожной одежде"
Правильный выбор материалов для каждого слоя «дорожной одежды» определяет её устойчивость, износостойкость и срок службы. Материалы подбираются в зависимости от типа дороги, климатических условий и расчётной нагрузки. Ниже перечислены основные типы материалов, применяемых в разных слоях конструкции.
Какие бывают виды асфальтобетона
Асфальтобетон делится по составу на несколько основных типов:
- Песчаный — используется на участках с низкой нагрузкой (тротуары, велодорожки);
- Гравийный — обладает средней прочностью, подходит для дорог с умеренным движением;
- Щебеночно-мастичный (ЩМА) — применяется для дорог с высокой интенсивностью движения; содержит до 70% щебня и армирован целлюлозными волокнами, устойчив к деформациям и износу.
- Горячий асфальт — укладывается при температуре смеси 110–130 °C, обеспечивает максимальные физико-механические характеристики покрытия;
- Холодный асфальт — применяется для ямочного ремонта в холодное время года, не требует разогрева, набирает прочность за счёт испарения растворителей;
- Литой асфальт — используется при температуре 190–250 °C, самовыравнивающийся, не требует уплотнения, обладает высокой плотностью и низкой пористостью.

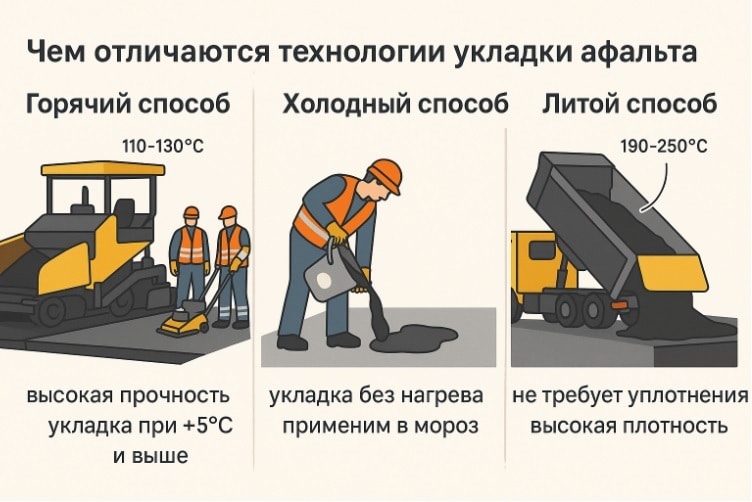

Чем отличаются технологии укладки асфальта
Холодный асфальт находит широкое применение в ситуациях, где требуется быстрое восстановление дорожного полотна без привлечения тяжёлой техники и нагрева материала. Его удобно использовать при аварийных ремонтах — например, для срочной ликвидации ям и трещин на проезжей части во время непогоды, в ночное время или при отсутствии доступа к полноценной асфальтной установке.
Кроме экстренных ремонтов, холодный асфальт активно применяется при обустройстве территорий с умеренной эксплуатационной нагрузкой. Это может быть мощение тротуаров, обустройство парковок, велодорожек и площадей перед административными или торговыми зданиями. Благодаря простоте укладки материал подходит для участков, где важна минимальная задержка в организации доступа для пешеходов или автотранспорта.
Также холодный асфальт используют для создания временных покрытий на строительных площадках, подъездных путях, а также в местах проведения массовых мероприятий. Его быстрое применение и не требующее прогрева нанесение упрощает организацию инфраструктуры даже в полевых условиях или при ограниченном времени на подготовку.
Зачем в конструкции применяют щебень
Щебень служит опорным материалом и используется в слоях основания. Для увеличения прочности применяют фракционированный щебень, укладываемый по размеру: крупный вниз, мелкий — вверх. Отдельно выделяют «чёрный щебень» — щебёночный материал, пропитанный битумной эмульсией. Он формирует армированный, влагостойкий и устойчивый к нагрузкам слой.
Что такое геосетки и георешетки
Геосетки и георешётки изготавливаются из высокопрочных синтетических волокон. Их функции:
- армирование конструкции дорожной одежды;
- предотвращение деформаций и просадки щебня;
- перераспределение вертикальной нагрузки в горизонтальной плоскости.
Геосетки плоские, георешётки — объёмные. Оба типа повышают стабильность и срок службы дороги.
Что важно знать о геотекстиле
Геотекстиль — это нетканый материал из синтетических волокон (чаще всего полипропилен или полиэфир). Применяется в слоях дорожной одежды для:
- разделения грунта и конструктивных материалов;
- фильтрации и отвода влаги;
- армирования и защиты от эрозии;
- предотвращения прорастания растений.
Какие сыпучие материалы используются в слоях
Для формирования основания и дополнительных слоёв применяются:
- песок — в качестве выравнивающего и дренирующего слоя;
- гравий — для увеличения прочности и дренажа;
- местные укреплённые грунты — для удешевления конструкции;
- стабилизирующие добавки — вяжущие вещества, повышающие несущую способность слабых грунтов.
Где применяют теплоизоляционные материалы
В условиях сурового климата используют теплоизоляционные прослойки. Примеры таких материалов:
- пенопласт — предотвращает промерзание и пучение;
- лёгкие бетоны — обладают низкой теплопроводностью и достаточной прочностью;
- теплоизоляционные смеси — создаются из местных грунтов с добавками пористых наполнителей (перлит, керамзит, гранулы пенопласта).
Теплоизоляция продлевает срок службы «дорожной одежды» на участках с глубокой сезонной мерзлотой и высоким уровнем грунтовых вод.
Как классифицируют "дорожную одежду"
Классификация «дорожной одежды» позволяет выбрать оптимальную конструкцию в зависимости от условий эксплуатации, типа дороги, транспортной нагрузки и климатических факторов. Ниже представлены основные подходы к классификации.
Чем отличается жёсткая и нежёсткая "дорожная одежда"
Классификация по жёсткости основана на способности конструкции воспринимать изгибающие нагрузки:
- Жёсткие — включают слои из монолитного цементобетона или сборного железобетона. Имеют высокую несущую способность и применяются на участках с интенсивным движением. Недостаток — чувствительность к низким температурам и деформациям основания.
- Нежёсткие — состоят из асфальтобетонных, щебёночных и других слоёв без цементобетона. Обладают большей гибкостью, легко воспринимают локальные деформации и подходят для большинства климатических зон.
Что означает капитальность "дорожной одежды"
Капитальность определяет надёжность и срок службы конструкции:
- Капитальные — используются на дорогах I–III категорий, рассчитаны на срок службы от 15 лет. Основание — качественный асфальтобетон или цементобетон, часто применяется ЩМА;
- Облегчённые — применяются на дорогах IV–V категорий, срок службы — около 12 лет. Используется асфальтобетон средней плотности и качества;
- Переходные — срок службы до 8 лет. Покрытие выполняется из щебня, гравия с битумными вяжущими;
- Низшие — предназначены для временных или малозагруженных дорог. Основной материал — уплотнённый грунт с укрепляющими добавками.
Какие бывают типы покрытий
Тип покрытия определяет верхний слой «дорожной одежды»:
- Асфальтобетонные — наиболее распространённые, адаптируются к температурным перепадам и легко ремонтируются;
- Цементобетонные — обладают высокой прочностью и долговечностью, но чувствительны к морозам и требуют качественного основания;
- Комбинированные — сочетают свойства асфальтовых и бетонных покрытий для достижения нужного баланса прочности и гибкости.
Как классифицируют "дорожную одежду" по назначению
Функциональное назначение определяет область применения «дорожной одежды»:
- Магистральные — для федеральных трасс и дорог с высокой транспортной нагрузкой;
- Городские — учитывают особенности городской застройки и инженерных сетей;
- Сельские — предназначены для движения с низкой интенсивностью;
- Временные — устраиваются на стройплощадках, в зонах реконструкции или как технологические проезды.
Что учитывают при проектировании "дорожной одежды"
Проектирование «дорожной одежды» — это комплексный процесс, направленный на создание конструкции, соответствующей условиям эксплуатации, категории дороги и нормативным требованиям. На этапе проектирования определяется состав, толщина и тип материалов для каждого слоя.

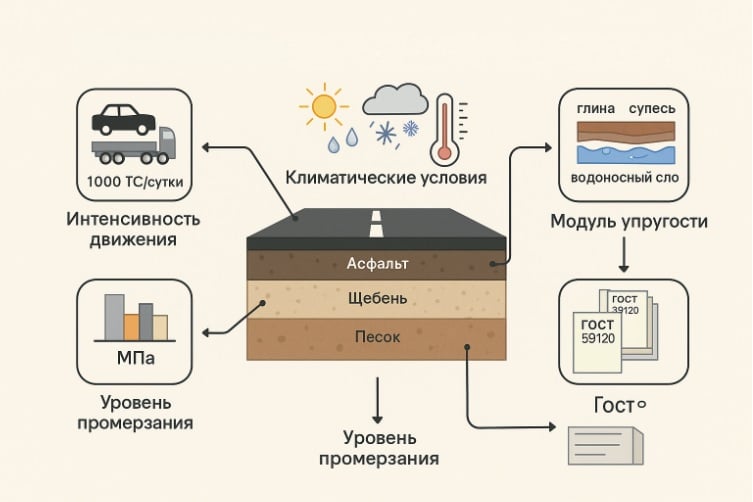

Какие факторы влияют на выбор конструкции
При проектировании учитываются:
- Интенсивность движения — чем выше трафик и доля тяжёлого транспорта, тем более надёжной должна быть конструкция;
- Климатические условия — температурные колебания, глубина промерзания, уровень осадков;
- Свойства грунта — несущая способность, пучинистость, уровень грунтовых вод.
На основе этих данных подбирается тип «дорожной одежды» (жёсткая или нежёсткая), определяется необходимость армирующих, морозозащитных и дренирующих слоёв.
Как рассчитывают нагрузку на конструкцию
Осевая нагрузка — измеряется в килоньютонах и зависит от типа дороги. Например, для капитального типа принимается 115 кН;
Допустимый упругий прогиб — оценивается деформация конструкции под нагрузкой;
Конструкция «дорожной одежды» должна выдерживать расчётную нагрузку за весь нормативный срок службы. Основные параметры расчёта:
Сдвигоустойчивость — устойчивость слоёв и грунта к сдвигу;
Усталостное разрушение — расчёт усталости асфальтобетона под действием изгибающих усилий.
Какие нормативные требования применяются
При проектировании конструкции необходимо соблюдать минимальные требования к физико-механическим характеристикам слоёв:
- Модуль упругости — должен соответствовать категории дороги и климатической зоне;
- Морозоустойчивость — способность сохранять свойства при циклах замораживания и оттаивания;
- Дренаж — обязательное наличие водоотводных решений для защиты конструкции от разрушения влагой.
Какие документы используют при проектировании
Проектирование и расчёты выполняются на основе требований следующих нормативных документов:
- ГОСТ Р 59120-2021 — общие требования к дорожной одежде автомобильных дорог;
- ГОСТ Р 58818-2020 — проектирование дорог с низкой интенсивностью движения;
- ГОСТ Р 59628-2021 — типовые конструкции жёстких дорожных одежд;
- ПНСТ 542-2021 — проектирование нежёстких дорожных одежд;
- ОДМ 218.2.104-2019 — альбом типовых конструкций по дорожно-климатическим зонам.
Все расчёты могут быть выполнены вручную по формулам и номограммам, либо в специализированных программных комплексах.
Какие экономические и производственные аспекты важны при строительстве "дорожной одежды"
«Дорожная одежда» — один из самых затратных компонентов в строительстве автомобильной дороги. Помимо инженерных и технических характеристик, при проектировании и реализации дорожных работ необходимо учитывать экономическую целесообразность решений и доступность строительных ресурсов.
Устройство дорожной одежды может составлять до 60% общей стоимости строительства дороги. Это связано с большим объёмом материалов, высокими требованиями к качеству и сложной логистикой. Рациональное использование ресурсов позволяет существенно снизить затраты при сохранении необходимых эксплуатационных характеристик.
В целях сокращения расходов возможна укладка дорожной одежды не на всю ширину проезжей части, а по полосам движения (колеям). Такая технология может использоваться на временных дорогах, подъездах к строительным объектам или участках с низкой интенсивностью движения. Она позволяет снизить расход материалов, особенно на участках с ограниченным бюджетом.
Производство смесей для дорожного строительства требует применения специализированного оборудования:
- Асфальтосмесительные установки — предназначены для приготовления различных типов асфальта: горячего, литого, цветного, с использованием переработанных материалов (RAP);
- Грунтосмесительные установки — используются для стабилизации слабых грунтов с применением органических, минеральных и комплексных вяжущих;
- Бетоносмесительные установки — обеспечивают производство цементобетона для жёстких конструкций дорожной одежды.
Мобильные версии оборудования позволяют развернуть производство непосредственно на строительной площадке.
Для повышения экономической эффективности и экологичности возможно применение вторичных материалов. Примеры:
- Золошлаки — отходы тепловых электростанций, используются как заполнители в слоях основания;
- Асфальтогранулят — переработанный старый асфальт, применяется в производстве новых смесей;
- Металлошлаки, бой бетона, кирпича — используются в качестве частичных замен щебня или стабилизирующих наполнителей.
Применение вторичных материалов снижает стоимость строительства, уменьшает потребление природных ресурсов и способствует утилизации промышленных отходов.
