Геосинтетические материалы из категории инноваций перешли в разряд обязательных инженерных решений. Их использование при возведении земляного полотна и устройстве дорожной одежды позволяет эффективно решать задачи стабилизации слабых грунтов, предотвращения пучения, снижения деформаций и подавления трещинообразования. Несмотря на подтверждённую эффективность, не все проектировщики в полной мере учитывают потенциал геосинтетических прослоек в расчётных схемах.
Что такое дорожная одежда и её структура

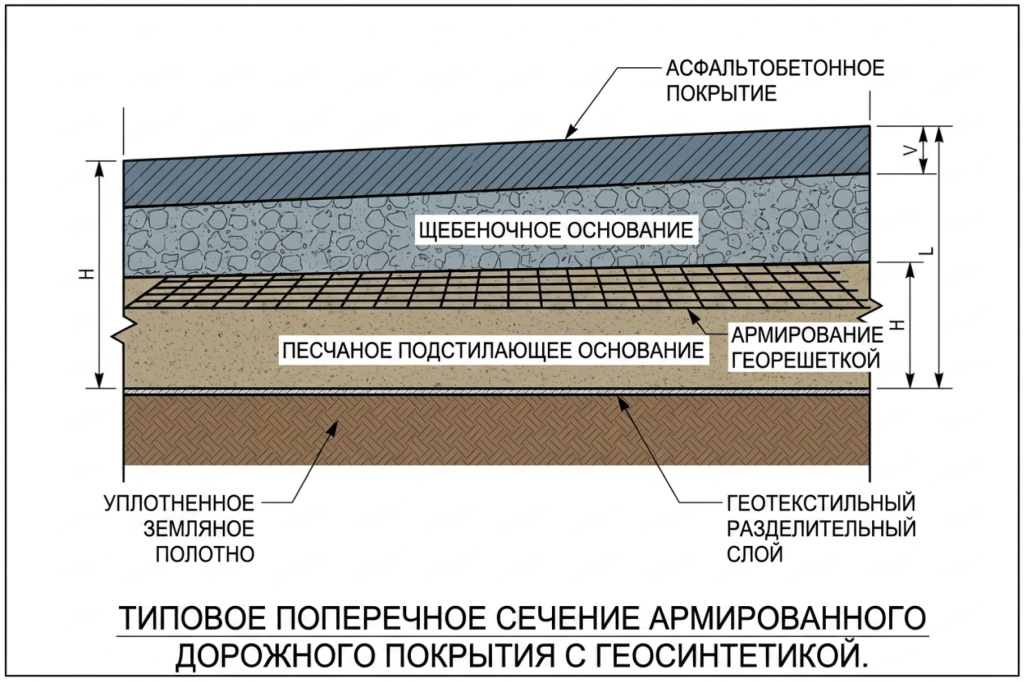

Дорожная одежда — многослойная конструкция, воспринимающая нагрузки от транспорта и передающая их на земляное полотно. Классический «пирог» включает:
- Покрытие — верхний износостойкий слой (асфальтобетон, цементобетон);
- Основание — несущий слой из щебня, ГПС или стабилизированных грунтов;
- Дополнительные слои — дренирующие, морозозащитные, разделительные прослойки.
Введение геосинтетических материалов между этими уровнями позволяет разделять слои (предотвращая смешение грунта и щебня) и армировать конструкцию (принимая растягивающие и сдвиговые напряжения).
Критерии выбора геосинтетики для дорог
Подбор материала определяется тремя факторами:
- Условия основания — влажность, несущая способность, пучинистость;
- Эксплуатационные нагрузки — категория дороги, интенсивность движения, осевые нагрузки;
Функциональная задача — разделение, дренаж, армирование, защита откосов.
Инженеры сравнивают варианты конструкций «с прослойкой» и «без», оценивая изменение расчётного модуля упругости, толщины слоёв и стоимости жизненного цикла.
Расчётные методики ОДМ: когда и как применять
Росавтодор регламентирует применение геосинтетики через отраслевые дорожные методики (ОДМ). Ниже приведены ключевые документы и зоны их применения.
ОДМ 218.5.002-2008 — Армирование и разделение слоёв
Методика применяется при устройстве оснований из щебня или ГПС на обычных грунтах, а также при реконструкции дорог с интенсивным движением. В расчёт вводятся коэффициенты усиления, учитывающие:
- деформативные свойства геоматериала (модуль упругости, относительное удлинение);
- толщину слоёв дорожного покрытия;
- прочностные характеристики щебня/песка.
Практический пример: Применение двуосной георешётки с прочностью ≥ 50 кН/м позволяет сократить толщину щебёночного основания на 15–25% при сохранении расчётного модуля упругости конструкции.
ОДМ 218.5.003-2010 — Разделение на слабых и переувлажнённых грунтах
Актуальна для II и III дорожно-климатических зон, дорог I–III категорий и участков с высоким УГВ. Геотекстиль или геокомпозит предотвращает заиливание дренажных слоёв, позволяет технике работать на свеженасыпанном песке в дождь и обеспечивает надёжное сопряжение при уширении дороги. В формулы вводится коэффициент kд, отражающий улучшение работы конструкции за счёт разделения слоёв.
ОДМ 218.5.001-2009 — Армирование асфальтобетона
- прочности и эластичности сетки;
- коэффициента повреждения при укладке горячей смеси (обычно 0,7–0,9);
- адгезии с битумной эмульсией.
Экономический и технический эффект
КРЕДО Дорожная одежда, ЭЛАДИТ, ROSAVTODOR-CAD) подтверждают: внедрение геосинтетических прослоек позволяет снизить избыточные запасы прочности, оптимизировать объёмы нерудных материалов и сократить срок окупаемости проекта на 1–3 года за счёт уменьшения частоты капитальных ремонтов.Часто задаваемые вопросы (FAQ)
Используйте методики ОДМ 218.5.001–003. Введите коэффициенты усиления в зависимости от прочности материала и условий основания. Программы расчёта автоматически скорректируют толщину слоёв.
Нет. Геосинтетика не заменяет несущий слой, а повышает его эффективность. Экономия достигается за счёт снижения требуемой толщины щебня, а не полного исключения.
Значение зависит от типа геотекстиля, влажности грунта и категории дороги. Диапазон обычно составляет 1,15–1,35. Точные значения приведены в таблицах ОДМ 218.5.003-2010.
На ровных участках и при укладке щебня в течение суток анкеровка не требуется. При сильном ветре, уклоне >10% или длительном простое — фиксация обязательна.
